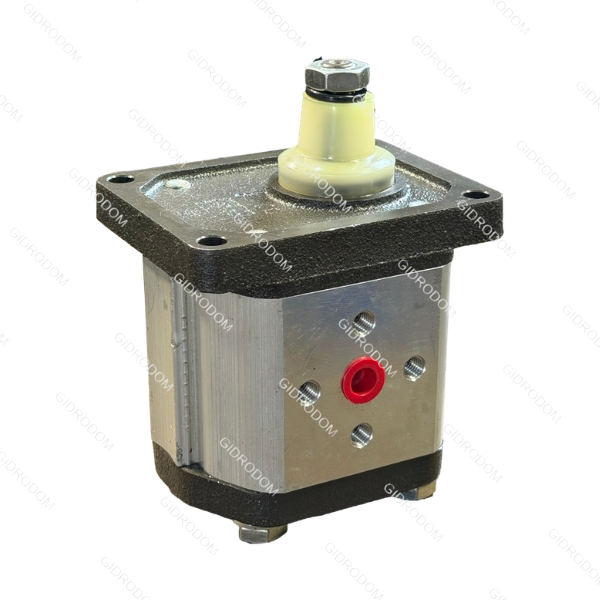

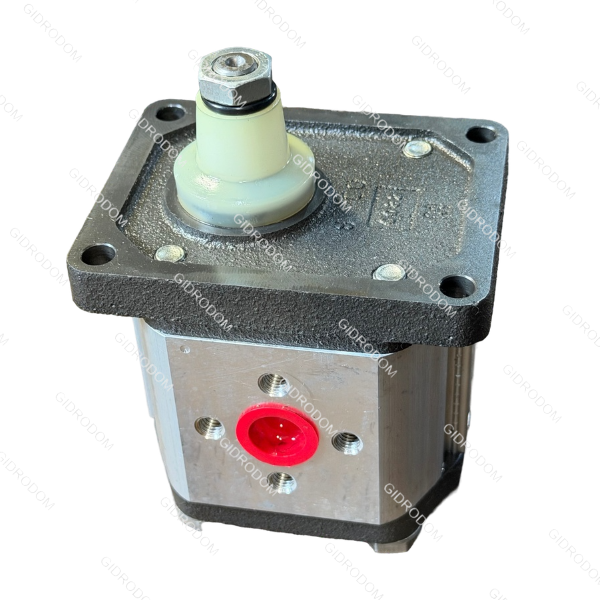

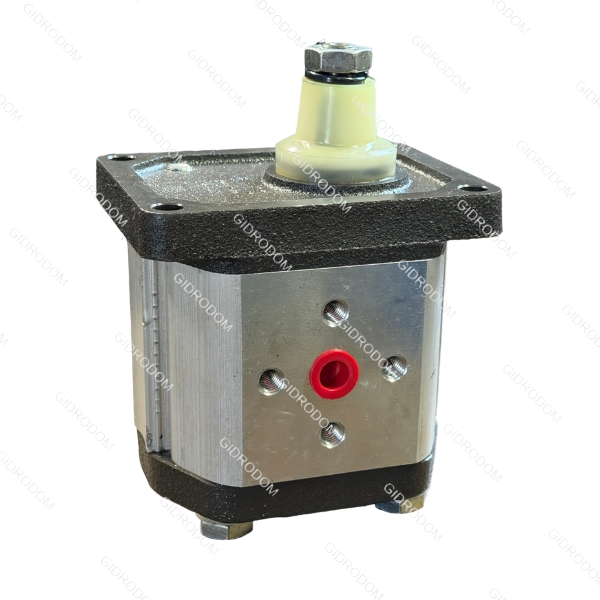

насос шестеренный GHP2-D-20, Marzocchi Pompe
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Технические характеристики
| Параметр / Размер | Значение | Описание / Спецификация |
|---|---|---|
| Рабочий объем | 14,1 см³/об | Геометрический объем вытеснения за один оборот вала |
| Расход (при 1500 об/мин) | 20,1 л/мин | Номинальная производительность |
| Номинальное давление (𝑷𝟏) | 260 бар | Максимальное непрерывное рабочее давление |
| Прерывистое давление (𝑷𝟐) | 275 бар | Допускается кратковременно при рабочем цикле |
| Пиковое давление (𝑷𝟑) | 290 bar | Предельное мгновенное давление (доли секунды) |
| Макс. скорость вращения | 4000 об/мин | Максимально допустимые обороты приводного вала |
| Мин. скорость вращения | 500 об/мин | Нижний порог для стабильной подачи жидкости |
| Длина корпуса (Размер L) | 107,0 мм | Габаритная длина без учета вылета вала |
| Монтажная длина (Размер M) | 53,0 мм | Расстояние от фланца до оси присоединительных портов |
| Диаметр центрирующего посадочного места | 36,5 мм | Стандартный европейский центрирующий поясок |
| Крепежные отверстия фланца | 96 × 71,5 мм | Межосевое расстояние между 4 монтажными болтами |
| Входной порт (Всасывание) | Ø 19 мм | Итальянский тип фланца под болты M8, межосевое 40 мм |
| Выходной порт (Нагнетание) | Ø 13 мм | Итальянский тип фланца под болты M6/M8, межосевое 30/40 мм |
| Вес (Масса) | ~2,85 кг | Насос весит около 6,3 фунта (чугунные крышки увеличивают вес по сравнению с ALP) |

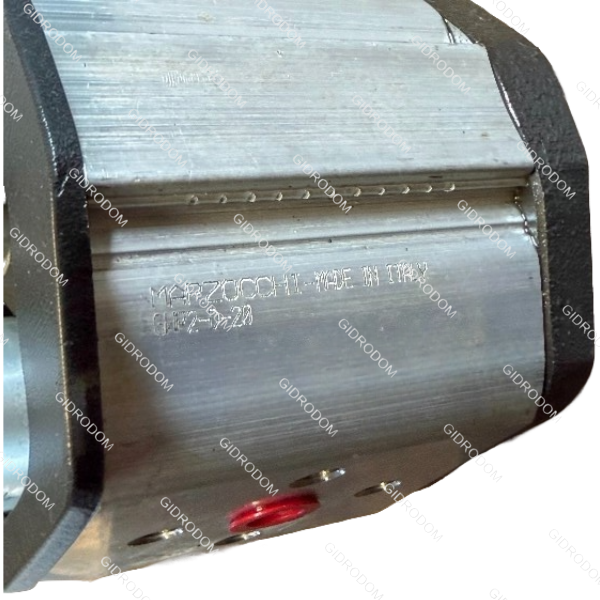

Расшифровка кода маркировки (GHP2-D-20)
Код насоса содержит ключевые данные для подбора аналогов:
- GHP2 — серия высоконапорных шестеренных насосов 2-й группы. Буква H (Heavy Duty) указывает на исполнение для тяжелых нагрузок с применением чугунных элементов.
- D — направление вращения: Правое (Clockwise — по часовой стрелке, если смотреть на насос со стороны приводного вала).
20 — типоразмер, определяющий рабочий объем насоса (14,1 см³/об).
-
Конструкция насоса
Серия GHP имеет гибридную материальную архитектуру для достижения высокой жесткости:
-
Корпус (профиль): Изготовлен из экструдированного высокопрочного алюминиевого сплава. Внутри него расположены две находящиеся в зацеплении шестерни.
- Фланец и задняя крышка: Выполнены из чугуна с шаровидным графитом. Чугун предотвращает деформацию корпуса при экстремальных давлениях (до 290 бар) и снижает уровень шума.
- Компенсация зазоров: Реализована через специальные гидродинамические подвижные втулки (подшипниковые блоки). Они прижимаются давлением масла к торцам шестерен, обеспечивая высокий объемный КПД (~88–92%) на протяжении всего срока службы.

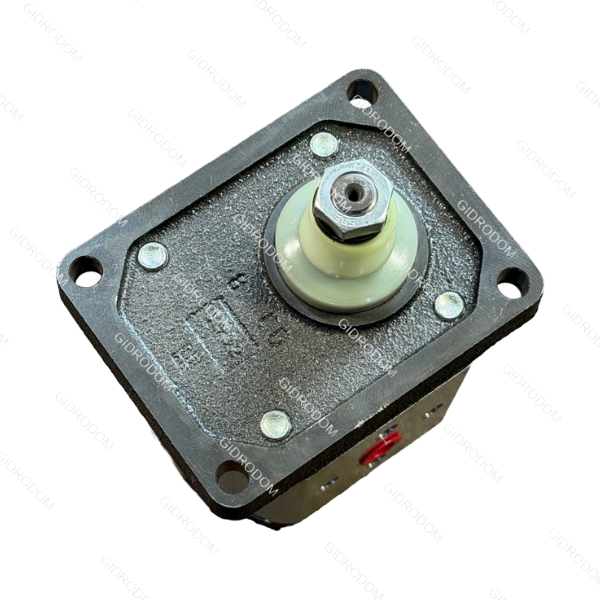

Вал: Конический (пропорция 1:8) со шпонкой, фиксируемый гайкой M12.
Правила эксплуатации и монтажа
Для предотвращения преждевременного износа или кавитации соблюдайте следующие требования:
- Рабочая жидкость: Минеральные гидравлические масла высокой очистки. Рекомендуемый диапазон вязкости составляет от 10 до 1000 сСт.
- Фильтрация: Насос крайне чувствителен к микрочастицам. Требуется установка фильтров: на сливной магистрали — не хуже 25 мкм, на напорной линии — 10 мкм.
- Температурный режим: Стабильная работа гарантирована при температуре масла от -20 °C до +80 °C (при использовании стандартных уплотнений NBR).
- Подключение привода: Передача крутящего момента от электродвигателя или ДВС должна осуществляться исключительно через гибкую (упругую) муфту. Жесткая посадка вал-в-вал или радиальные нагрузки (от ремней, шкивов) недопустимы, так как они быстро разобьют передний подшипник.
- Первый запуск: Перед первым пуском корпус насоса обязательно нужно заполнить чистым гидромаслом через всасывающий порт, чтобы избежать «сухого» трения шестерен
