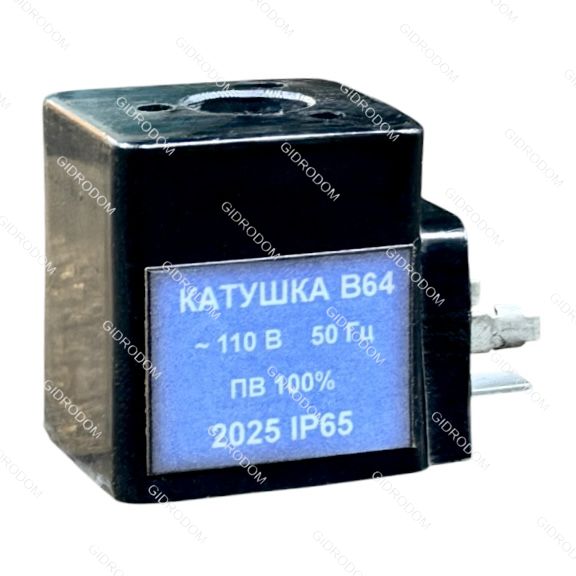

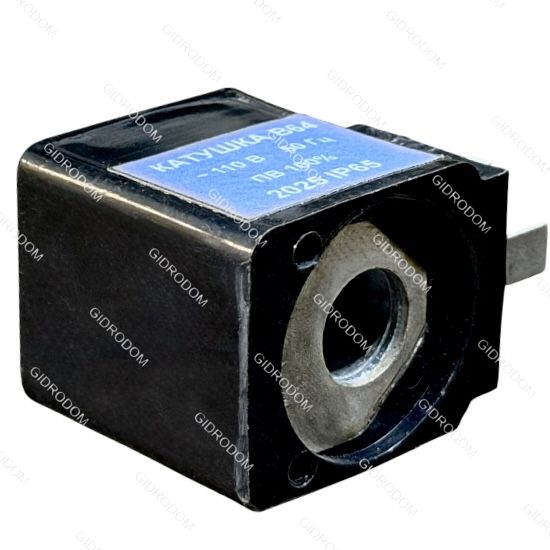

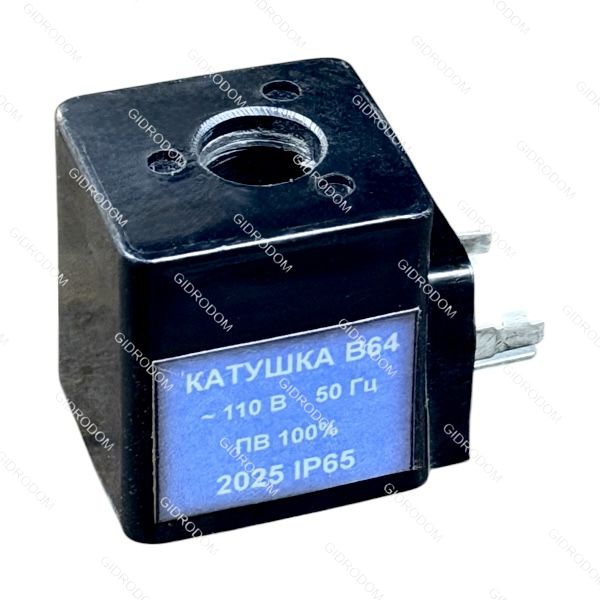

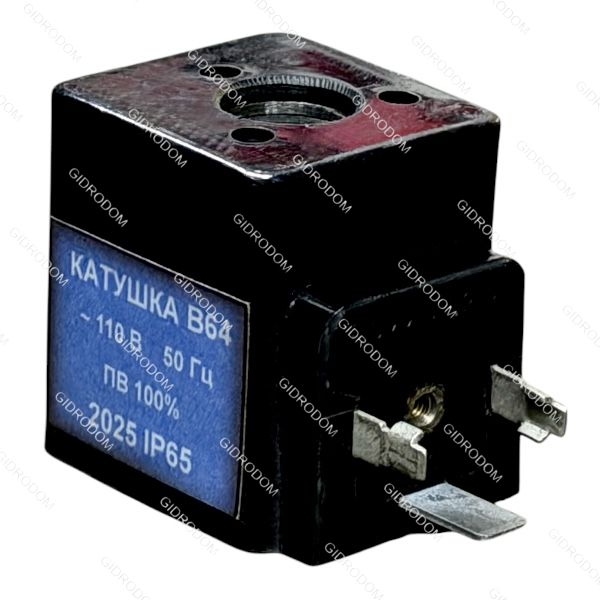

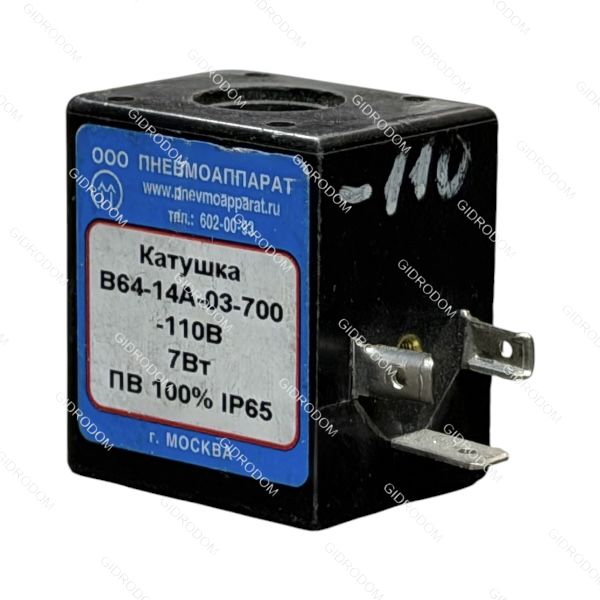

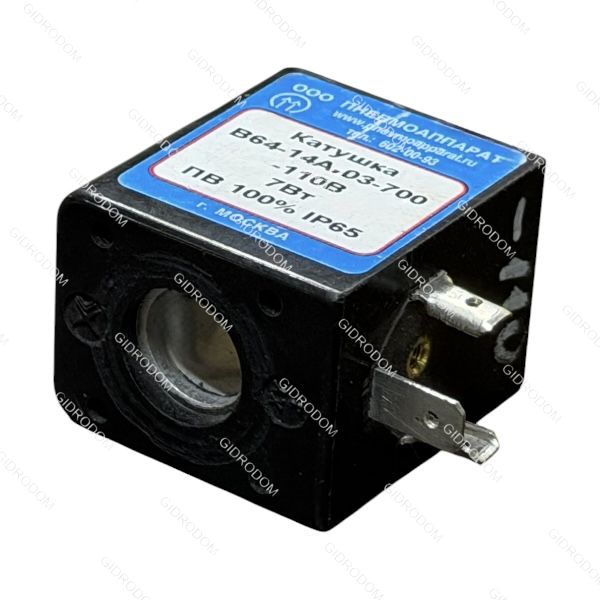

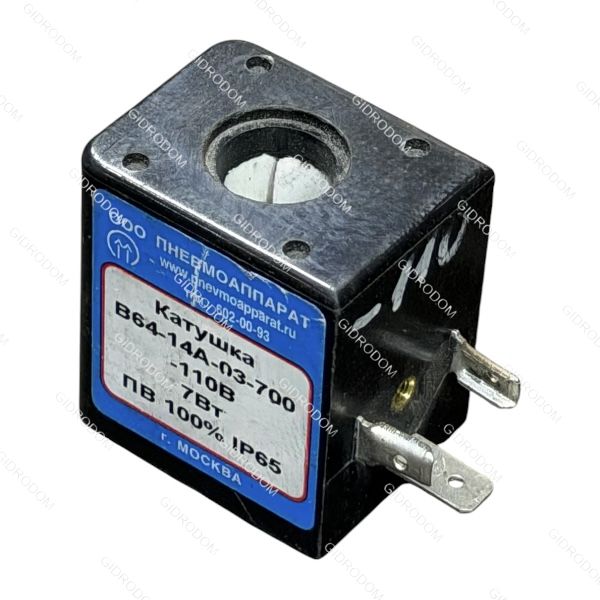

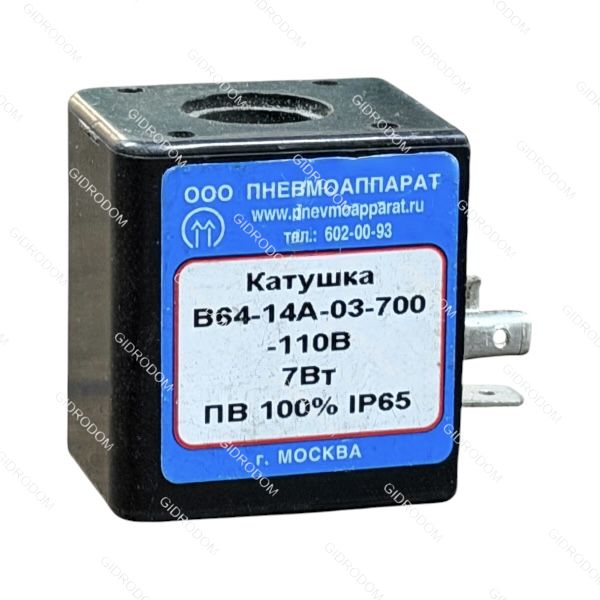

Катушка электромагнитная В64-14А-03-700
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Техническое назначение
Данная деталь представляет собой соленоид (электромагнит) и используется для комплектации промышленного пневматического оборудования.
Основные характеристики
- Применение: Управление пневмораспределителями серий В64 (например, В64-13А, В64-14А, В64-15А), а также аналогами серий 5Р2 и П-ЭПР3.
- Конструкция: Имеет три контакта (два для подключения к электрической сети, один для заземления).
- Корпус: Изолирован стеклонаполненным полиамидом для защиты от влаги и пыли.
Таблица характеристик электромагнитных катушек В64
| Параметр | Для постоянного тока (DC) | Для переменного тока (AC, 50 Гц) |
|---|---|---|
| Маркировка (основная) | В64-14А-03-700 | В64-14А-05-700 |
| Доступные напряжения | 12V, 24V, 48V, 110V | 24V, 110V, 220V, 380V |
| Потребляемая мощность | 9,5 Вт | 14 ВА |
| Режим работы (ПВ) | 100% (длительный) | 100% (длительный) |
| Класс изоляции | F (до +155 °C) | F (до +155 °C) |
| Степень защиты | IP65 (с разъемом) | IP65 (с разъемом) |
| Тип разъема | DIN 43650A | DIN 43650A |
| Внутренний диаметр | 14 мм | 14 мм |
| Высота катушки | 41 мм | 41 мм |
Важные нюансы при выборе:
- Маркировка "-03-" и "-05-": Это самый надежный способ отличить постоянный ток от переменного в заводских каталогах.
- Сопротивление обмотки: У катушек на 24V DC (постоянный) сопротивление составляет примерно 60 Ом. У катушек на 220V AC (переменный) — около 1100 Ом.
