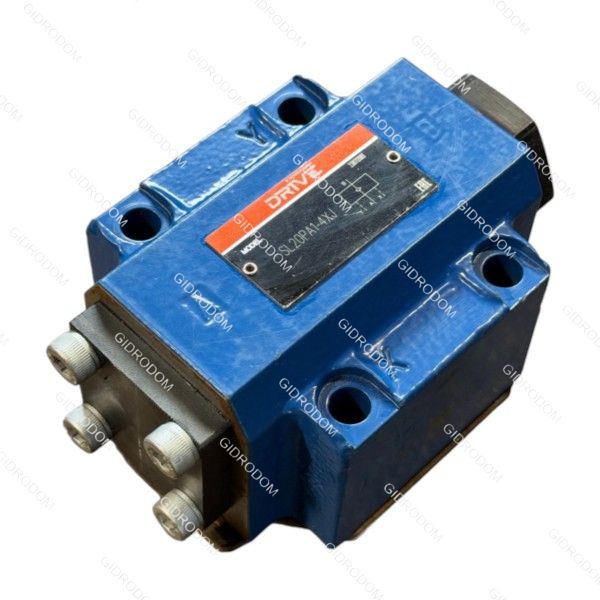

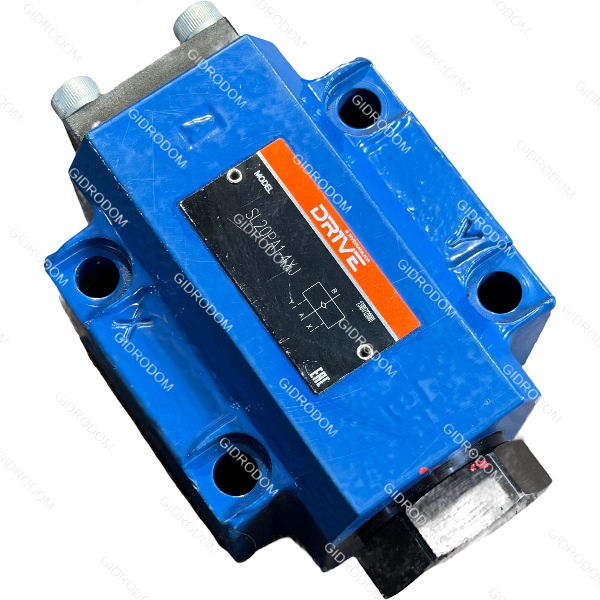

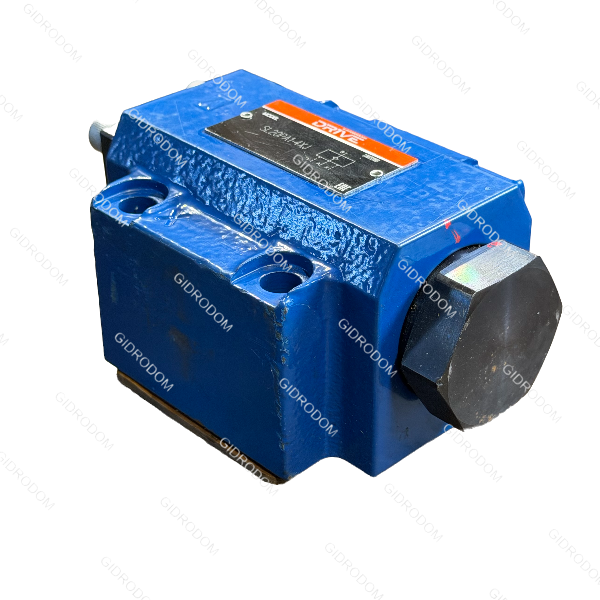

Гидрозамок SL20PA1-4X/, Китай
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Технические характеристики, габариты и вес
| Параметр / Монтажный размер | Значение | Описание и условия |
|---|---|---|
| Условный проход (Типоразмер) | Ду 20 (NG20) | Номинальный внутренний диаметр каналов |
| Максимальный расход (Поток) | до 550 л/мин SL20PA1-4X/ R900587559 - AccessHydro | Пропускная способность при полном открытии |
| Максимальное рабочее давление | 315 бар (31,5 МПа) | Предельное непрерывное давление в системе |
| Давление открытия клапана | 2,5 бар HY-CHECK VALVE SL20PA1-4X/V r900501547 - Bosch Rexroth | Минимальное давление для преодоления пружины |
| Тип монтажа | Стыковой (На плиту) | Стандарт присоединительной поверхности ISO 5781 |
| Крепежные винты | 4 отв. под М16 | Болты крепления клапана к монтажной плиты |
| Дренажная линия | Внешний (Канал L) | Отвод утечек из пилотной полости |
| Вес (Масса) | ~4,6 кг Bosch Rexroth SL20PA1-4X/SO67 Обратный клапан | Массивный литой стальной корпус повышенной жесткости |
Расшифровка кода маркировки (SL20PA1-4XJ)
- SL — управляемый обратный клапан (гидрозамок) с линией внешнего разгрузочного дренажа (канал L) SL10PA1-40 - Гидрозамок для монтажа на плиту Ду10 ....
- 20 — номинальный типоразмер (Ду = 20 мм).
- P — плиточный (стыковой) тип монтажа на промежуточную гидроплиту SL10PA1-40 - Гидрозамок для монтажа на плиту Ду10 ....
- A — базовое исполнение конструкции без дополнительного разгрузочного золотника.
- 1 — жесткость встроенной пружины (давление открытия составляет 2,5 бар) HY-CHECK VALVE SL20PA1-4X/V r900501547 - Bosch Rexroth.
- 4X — технологическая серия производства (от 40 до 49, монтажные размеры внутри серии полностью взаимозаменяемы).
- J — суффикс производителя, обозначающий адаптацию комплектации для поставок (как правило, комплектуется метрическим крепежом).
Конструкция и принцип работы
Модель SL20PA1 конструктивно оптимизирована для работы с высокими расходами жидкости (до 550 л/мин) без критических потерь давления:
- Запирающий конус увеличенной площади: Изготовлен из закаленной стали. Прижимается к седлу мощной пружиной, гарантируя абсолютную герметичность линии B.
- Пилотный поршень большого диаметра: За счет увеличенной площади поршня управления клапану требуется пропорционально меньшее пилотное давление в канале X для принудительного открытия прохода B → A.
- Раздельные гидравлические контуры: Масло свободно циркулирует в прямом направлении (A → B). Движение в обратную сторону полностью заблокировано до тех пор, пока управляющее давление в линии X не сдвинет поршень вперед. Поршень механически толкает внутренний шток, принудительно отжимая конус от седла.
- Вынесенная линия дренажа (L): Защищает пилотную полость от заклинивания. Любые микроутечки масла за поршнем отводятся в бак. Это исключает влияние встречного давления из линии A на стабильность работы механизма управления.
Правила эксплуатации
- Фильтрация: Из-за высоких скоростей потока масла и больших зазоров поршня в тяжелых промышленных режимах, чистота рабочей жидкости должна строго соответствовать классу ISO 4406 (20/18/15), что требует тонкости фильтрации элементов не хуже 10 мкм.
- Монтажная поверхность: Плита-основание должна выдерживать крутящий момент затяжки болтов М16 и не иметь деформаций. Любой перекос литого корпуса приведет к подклиниванию внутреннего управляющего поршня.
- Гидроудары: При деблокировании закрытого клапана под высокой нагрузкой в линии B возможны резкие скачки давления. Для их сглаживания в пилотную линию X рекомендуется устанавливать дроссель с обратным клапаном.
