Пневмоцилиндры

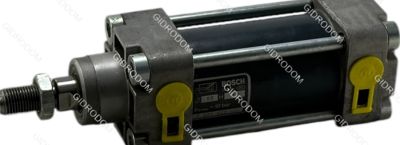

Любое пневматическое устройство, преобразующее энергию сжатого воздуха в возвратно-поступательное движение штока, базируется на классическом принципе перепада давлений по разные стороны поршня. Внутренняя полость корпуса разделяется подвижной перегородкой, на которую действует сжатый газ, принуждая металлический стержень совершать рабочее перемещение. Величина развиваемого усилия прямым образом зависит от эффективной площади поршневой части и перепада давлений, при этом стандартное заводское значение номинального давления обычно составляет 0,6 МПа, хотя отдельные серии рассчитаны на работу при 1,0 МПа.
Конструкционные особенности напрямую определяют ресурс и сферу применения механизма. Корпус чаще всего изготавливается из анодированного алюминиевого профиля, дающего оптимальное соотношение прочности и массы, либо из нержавеющей стали для агрессивных сред, а для тяжелых условий эксплуатации практикуют чугунное литье. Внутренняя поверхность цилиндра подвергается финишной расточке до шероховатости Ra 0.4, что критично для долговечности манжетных уплотнений, выполненных из полиуретана или нитрильного каучука с твердостью по Шору А около 85 единиц.
Шток, передающий усилие внешнему механизму, проходит через переднюю крышку и защищается от утечек двойным уплотнительным узлом, часто дополненным пылесъемником. Материал стержня — хромированная сталь марки 40Х, закаленная до твердости 55-60 HRC, что гарантирует сопротивление истиранию при боковых нагрузках, а для пищевых производств используют штоки из коррозионностойкой стали AISI 304 с полировкой зеркального класса. Важно контролировать прямолинейность стержня, так как отклонение более 0,05 мм на 100 мм длины приводит к неравномерному износу направляющей втулки, чаще всего бронзовой или с металлополимерным покрытием.
Поршневая группа включает сам поршень с магнитным кольцом для бесконтактных датчиков положения, а также демпфирующие буфера в торцевых крышках, смягчающие удар в конце хода. Различают односторонние устройства, где возврат обеспечивается пружиной, и двусторонние модели с рабочим ходом в обе стороны, причем у последних площадь штоковой полости меньше поршневой, что создает разницу в тяговых характеристиках при одинаковом питающем давлении. Пневмоцилиндры с гидравлическим торможением на конце хода позволяют гасить кинетическую энергию груза, предотвращая резкие толчки, разрушающие крепеж, и здесь решающее значение имеет диаметр дроссельного канала, регулируемый в пределах 0.5-2.5 мм.
Типоразмерный ряд, регламентируемый международными стандартами ISO 15552 и ISO 6432, охватывает диаметры поршней от 8 до 320 мм при длине хода до 2000 мм, причем для короткоходовых позиционеров чаще используют компактные версии с квадратным сечением. Расчет тягового усилия подчиняется простой зависимости: F = P × S, где P — давление в паскалях, S — площадь поршня в квадратных метрах, однако реальная эффективная сила снижается на величину трения манжет, составляющую примерно 5-10% от теоретического значения. Для минимизации влияния трения применяют смазку с низкотемпературной вязкостью, закладываемую производителем на весь срок службы, хотя при частых цикличных операциях свыше 60 ходов в минуту желательно использовать внешний маслораспылитель.
При выборе привода для конкретного технологического процесса определяющими становятся условия окружающей среды: присутствие абразивных частиц или влаги требует установки защитных гофров из полиэстера, а для взрывоопасных зон предписан монтаж устройств с медным покрытием, исключающим искрообразование. Температурный диапазон эксплуатации большинства серий лежит в пределах от -20°C до +80°C, но специальные исполнения с силиконовыми уплотнителями сохраняют работоспособность до -60°C, в то время как фторкаучук (FKM) позволяет выдерживать нагрев среды до +200°C. Следует учитывать, что при низких температурах резко возрастает жесткость резинотехнических деталей, что увеличивает стартовое усилие на 30-40% от паспортного номинала.
Монтажные варианты включают фланцевое, лаповое или шарнирное присоединение, причем для длинноходовых механизмов с ходом более 500 мм обязательно применение промежуточных опор, устраняющих прогиб штока под действием собственного веса и поперечных нагрузок. Отклонение оси крепления от траектории движения поршня не должно превышать 0.2 мм на 300 мм хода, иначе возникают задиры на зеркальной поверхности гильзы, сокращающие межремонтный период до нескольких тысяч циклов. В быстродействующих системах с частотами переключения до 5 Гц предпочтение отдают бесштоковым конструкциям с механической связью через магнитную муфту или ременную передачу, что исключает проблему динамического изгиба длинного стержня.
Пневматические приводы находят применение в зажимных приспособлениях металлорежущих станков, где требуются усилия зажатия от 200 до 5000 Н, а также в дозирующей аппаратуре, где важна плавность хода при скоростях не более 50 мм/с, регулируемых индивидуальными дросселями с игольчатым затвором. В упаковочных линиях скорость перемещения достигает 2 м/с, что вызывает необходимость в усиленных буферных пружинах и увеличенных диаметрах воздухоподводящих каналов, не менее 6 мм для цилиндров с поршнем 40 мм. Для систем точного позиционирования разработаны модели со встроенным линейным потенциометром или магнитострикционным датчиком, обеспечивающим дискретность измерения 0.01 мм, что сопоставимо с шаговыми электроприводами, но при меньших габаритах.
Нормы герметичности регламентируют допустимую утечку сжатого воздуха не более 3 см³/мин для новых изделий, а после 500 тысяч циклов этот показатель возрастает до 10 см³/мин, что сигнализирует о необходимости замены уплотнительной группы. Контроль падения давления в замкнутой полости за 5 минут позволяет оценить состояние манжет без полной разборки: допустимое снижение составляет не более 0.02 МПа при исходном давлении 0.6 МПа. Следует помнить, что установка ресивера непосредственно перед распределителем стабилизирует давление при пиковых нагрузках, особенно если длина питающей магистрали превышает 15 метров, ведь падение давления в трубе диаметром 10 мм составляет около 0.01 МПа на каждые 5 метров.
При интенсивной эксплуатации с цикличностью более 1000 операций в смену целесообразно применять агрегаты с керамическим покрытием гильзы, твердость которого достигает 1200 HV, что втрое превышает стойкость стандартного алюминия, а также устанавливать фильтры с тонкостью очистки 5 мкм для удаления конденсата и масляного тумана. Практика показывает, что замена штатных полиуретановых колец на фторопластовые с бронзовым наполнителем увеличивает ресурс до 10 миллионов срабатываний в условиях интенсивного трения, но требует повышения чистоты воздушной смеси до 1 класса по ISO 8573-1. Регулировка скорости выдвижения штока производится независимым дросселем на выхлопе, причем для устойчивой работы на малых скоростях (менее 10 мм/с) рекомендуется использовать гидравлический демпфер, замедляющий движение в последней четверти хода.
Качество сборки проверяется по усилию страгивания, которое для диаметра 50 мм не должно превышать 80 Н при давлении 0.4 МПа, а для крупногабаритных машин с поршнем 100 мм этот параметр возрастает до 300 Н, что напрямую связано с площадью контакта уплотнений. Обязательна балансировка пневматических распределителей, обеспечивающая время переключения не более 15 мс для золотниковых систем, иначе возникают рывки, снижающие точность позиционирования тяжелых узлов. Масса самого привода варьируется от 0.2 кг для миниатюрных версий до 80 кг для мощных агрегатов, что диктует необходимость расчета динамических нагрузок на опорную поверхность при ускорениях свыше 10 м/с².
Объем камеры прямо пропорционален расходу воздуха, и для экономии энергоресурса часто используют регенеративные схемы с обратным клапаном, возвращающим отработанный газ в ресивер, что сокращает потребление компрессорной станции на 15-20%. При проектировании автоматической линии важно учитывать совместимость быстросъемных фитингов с диаметром подводящих трубок: для цилиндров с проходным сечением 8 мм требуется шланг внутренним диаметром не менее 6 мм при длине до 3 метров, чтобы избежать задержек срабатывания свыше 0.1 секунды. Корректный подбор пневматического привода определяет не только быстродействие, но и надежность всего пневмоконтура, поэтому инженеру стоит опираться на диаграммы нагрузок и скоростей, предоставляемые заводом-изготовителем в технической документации, а не на усредненные таблицы.
